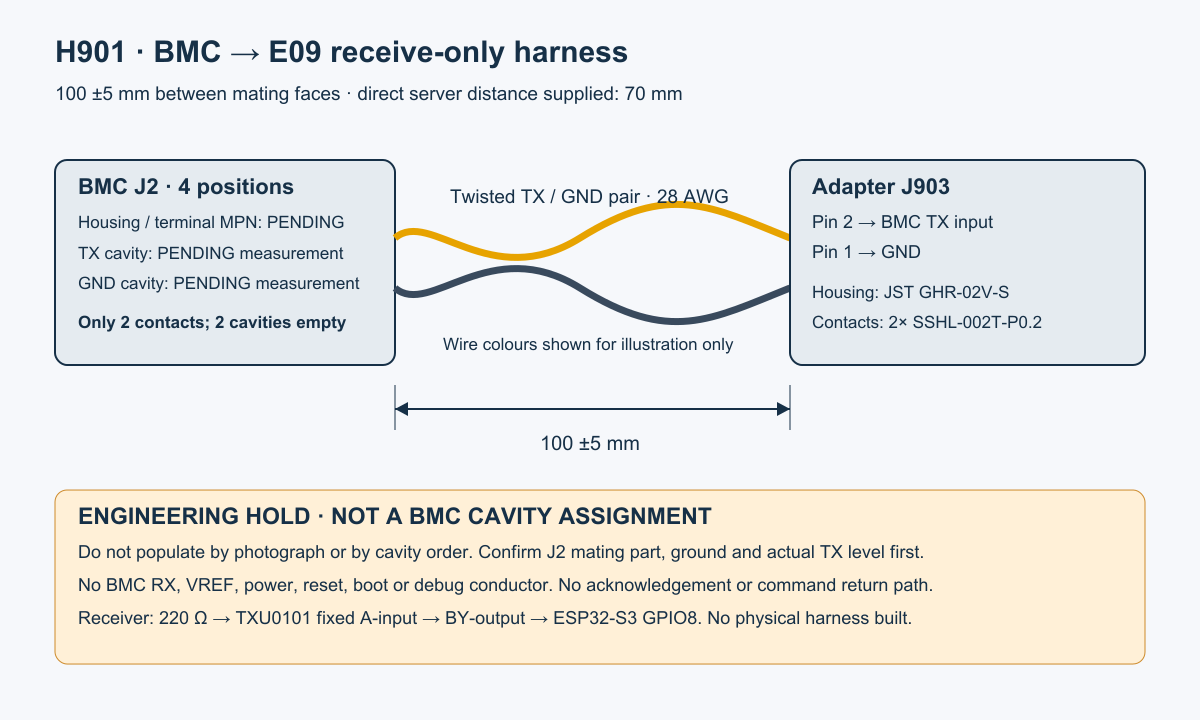

H901 · два провода до BMC
Прямое расстояние 70 мм. Длина жгута между сопрягаемыми торцами: 100 ± 5 мм.
| Адаптер J903 | Сигнал | BMC J2 |
|---|---|---|
| 1 | GND | Гнездо не подтверждено |
| 2 | BMC_TX | Гнездо не подтверждено |
- Корпус адаптера
- GHR-02V-S
- Контакты
- SSHL-002T-P0.2
- Провод
- 28 AWG, многожильная витая пара
Стиль UL и поставщик провода требуют квалификации. До сборки проверить прозвонку, уровень BMC TX и сопряжение J2.
